系统方法与技术

勘探方法

Franck Goddio 开发了一套独特的系统方法,其所有考古活动都按照这一方法开展。工作的第一步是研究和查阅重要的档案和/或古代文献,以确定并描述出考古遗迹的大概位置。然后借助先进的非侵入式测量技术对遗迹进行测绘,如专门开发的核磁共振磁强计 (NMR)、多波束测深、侧扫声纳、浅地层剖面仪和卫星定位系统 (DGPS)。测绘完成后进行试掘,了解电子地图上所显示的具体特征。
如果数据显示出一些积极线索,则全面展开考古发掘,涉及特定数据库、考古目录、图纸、测绘、摄影、录像、摄影测量分析和发掘的 3D 追踪渲染。

按照联合国科教文组织在《保护水下文化遗产公约》中的建议,通常会将文物留在现场,与相关权威机构协调后,由其负责安保、研究和保存。然后,由专业人员进行保护及考古发现编目。专家们随后会对考古发现进行分析,并参与科研成果的发表。最后,Franck Goddio 还会尝试通过国际展览和媒体途径向大众展示他们的考古发现。


技术设备

声学定位系统



该系统也称为“短基线声学定位系统”,通过一个安装在移动设备上的发射器(即“声波发射器”)向固定在主勘测船上的接收器定时传输声波信号。由于主船和接收器的精确位置可以通过卫星定位系统获知,由此可以计算出声波发射器的地理位置。可以同时使用多个声波发射器。


计算系统

勘测船配有计算机系统,用于采集数据和以图形显示地球物理传感器(磁力计、多波束、侧扫声纳等)术语以及用于记录定位和海拔(GPS、声学定位、压力传感器、方向、绞车控制参数等)的传感器数据。然后使用专用软件根据测量结果创建地图,用于分析和解读。


差分全球定位系统 (DGPS)

全球定位系统 (GPS) 是一种绝对地理定位系统,可以通过卫星群发送信息,提供移动接收器的位置(经度、维度和海拔高度),无论其在地球的哪个角落。为了达到考古研究所需的精确度(1 米以内),需要安装一个 GPS 地面站,通过无线电向移动接收器发送实时校正信息。移动接收器发送的校正后位置便称为差分位置,可以精确到厘米。

Franck Goddio 的团队还开发出一种水下 DGPS 系统,用于在发掘过程中收集浅水水域中的考古遗迹位置。


多波束测深与回声测深仪

使用回声测深仪或现代多波束技术可以获得测区的精确测深或地形图。这些声学传感器可以沿测线进行连续深度测量。测量数据整合后可用于创建高度精确的地形图。


核磁共振 (NMR) 磁力计



核磁共振 (NMR) 磁力计是测量系统中的主要传感器。这些高度灵敏的仪器由法国原子能委员会 (CEA) 开发。核磁共振磁力计基于质子和电子的同频磁共振(Abragam-Overhauser 效应),用于测量地球磁场的绝对值,测量频率达每秒一千次以上,数值可精确到 0.00005。该磁力计用于创建高度灵敏的海床磁场图,可提供可能存在的考古遗迹的位置、方向和大小等重要线索。


侧扫声纳

这种侧扫声纳可以提供海床、海床和勘测船两侧较大带状区域内的声波对比图像,显示海床上的岩石和其他物体,并可通过测量它们的影子来指示其大小。磁力计可以同时确定这些目标物是否具有磁性。将依照地理位置定位的声纳信息带并列放置,可保证完全覆盖已勘测区域。

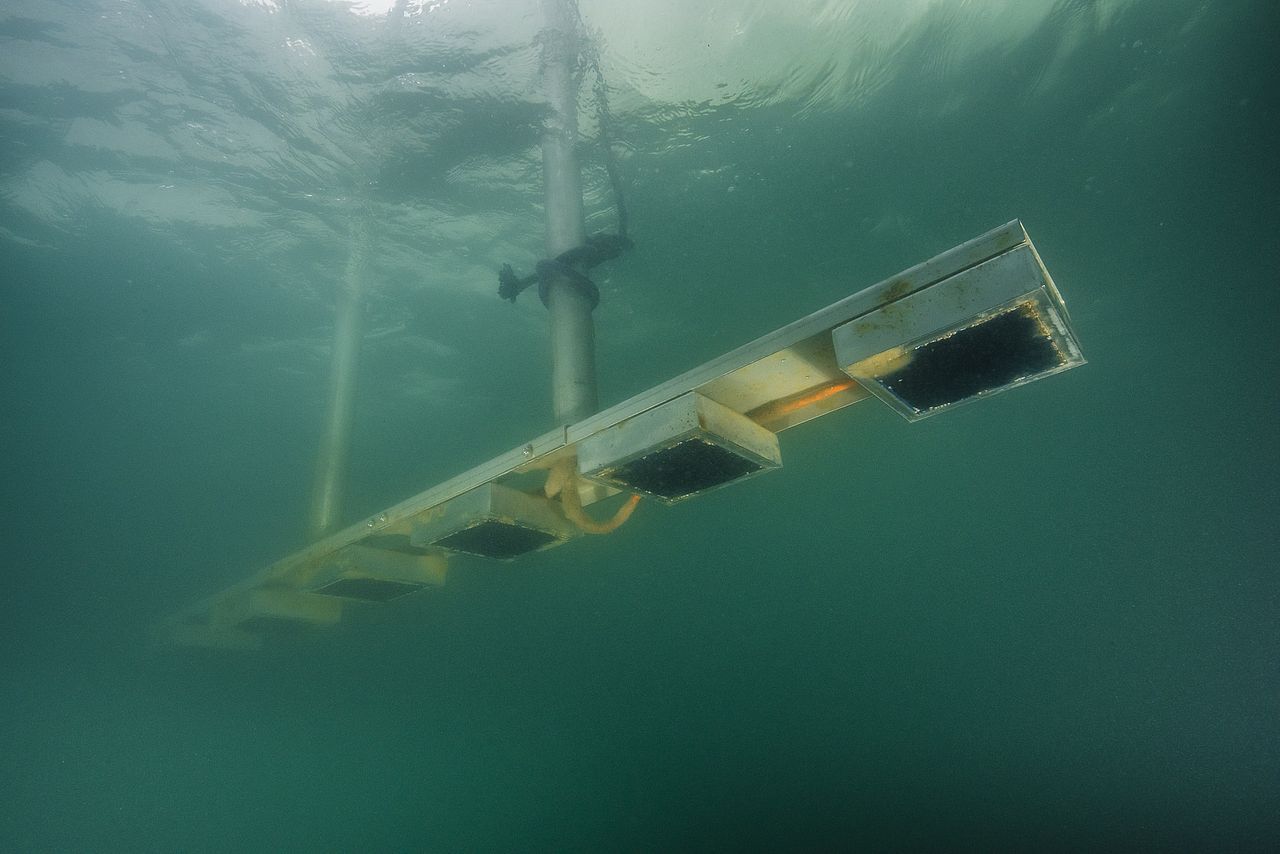

Parametric Sub Bottom Profiler

Basically, this geophysical prospecting tool penetrates the layers of the underwater soil by an electro-acoustic wave emitted by a transducer. The analysis of the return of this wave gives information on the nature of the layers crossed. These systems, which have been used for many years in oil and mining exploration, have undergone recent fundamental changes.

The development of these new parametric or non-linear sediment probes has broadened the range of their applications, particularly in submerged archaeology, where water depths are often shallow and the resolution is fundamental. Based on a complex principle of transmitting 2 high primary frequencies generating a low secondary frequency by difference, these devices have the enormous advantage of presenting small transducers with a reduced emission lobe and therefore extremely directional, and therefore accurate.

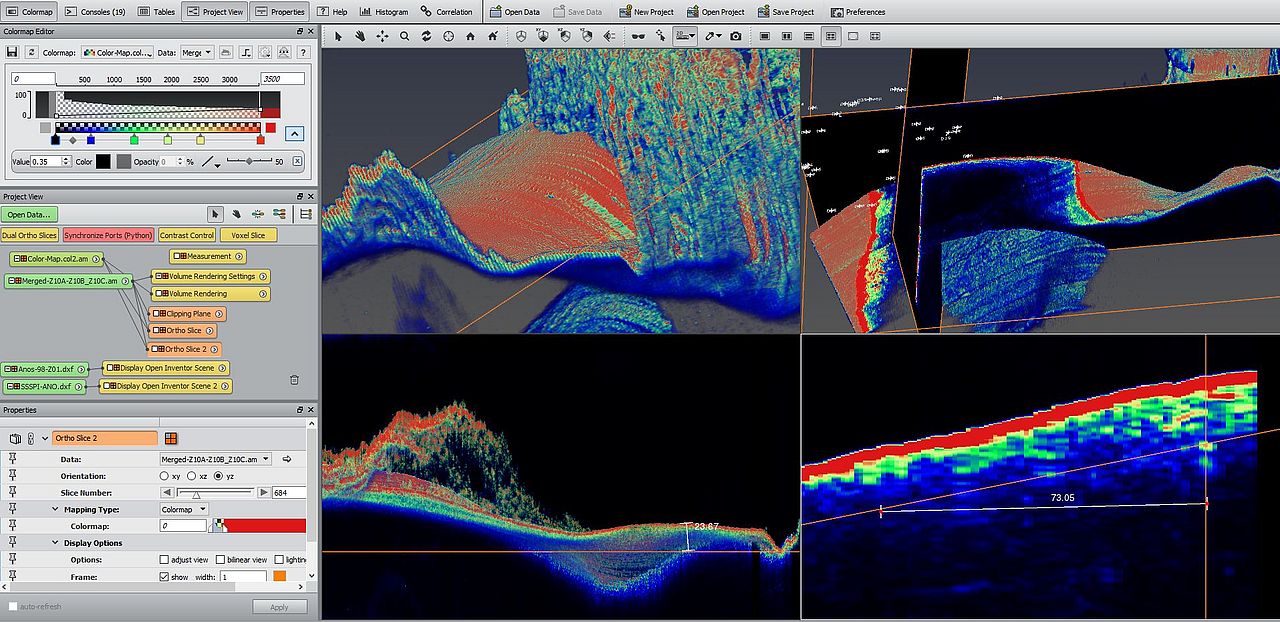

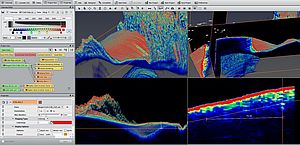

Complex three-dimensional reconstruction software, combined with the performance of the latest computers, now allows us to develop accurate representations of the subsoil of the Bay of Alexandria, highlighting the ancient contours of the seabed and the wrecks and structures, construction remains, totally buried in the sediments.

发掘方法与技术

网格基准系统法

传统的考古方法是使用绳索和线缆作为辅助,将遗迹划分为 1 m × 1 m 的正方格。这一系统方法让我们能够轻松获取每一个物体的坐标。

进行水下考古时,首先要设定一条基线,并将其牢牢固定在海床上。然后与主基线呈 90 度角拉辅线,划出网格。潜水员可以使用方格框架作为辅助工具,将遗迹精确地划分为 1 m × 1 m 的正方格。不过,现在这种传统的绘制法正逐渐为电子设备所取代,尤其是 DGPS。该类水下定位系统的精确度可以达到厘米级。网格法未来将仅限于帮助潜水员确定自己在遗迹中的位置,特别是在能见度较差的情况下。


发掘计划

在纸上重现实际网格,例如在图中画出每件物品被发现时的所在位置。打捞到的物品都带有一个标签,注有其所在位置、方向和海拔高度。对于那些无法打捞的文物或舰体结构,则采用三角定位法:通过 GPS 测定三个测杆或基点的精确位置。然后用带子测量每个基点到被测物体的距离。落到纸面上时,使用这三个测量结果交叉计算,从而准确得出相应物体的所在位置。

发掘计划的制定并非一日之功,需要日复一日的积累,直到获得完整的考古遗迹图,才能对遗迹展开解读。


马赛克拼图与 3D 水下摄影

在目标物上标记尺寸,通过拍摄一系列照片便可全面覆盖发掘地点。计算机视觉侦察程序可以对所有照片进行组合,再现发掘现场的场景。

如果在现场进行三维尺寸标记,并从不同角度系统地拍摄照片(有时需要拍摄数千张照片),强大的计算机该程序还能以 3D 图像再现整个场地的场景。现在,这种新技术在有些情况下允许直接进行考古发掘,无需在水下建立物理网格。发掘现场每天的进度可用于生成 3D 工作追踪,达到厘米级精度。


无人遥控潜水器 (ROV) 与深海探测器

无人遥控潜水器 (ROV) 装有摄像头,能够在深水区进行测量。勘测人员可以在屏幕前实时跟踪机器人的勘察情况,操作起来像电脑游戏一样简单。

在发掘过程中,Franck Goddio 采用了专为深海研究设计的小型潜水器——Jules 和 Jim。这种潜水器装有一个摄像头和强光探照灯,可运载一名工作人员和一名导航员,最大下潜深度可达 1000 米。深海探测器配有多功能铰接机械臂,机械臂的一侧装有一个声波发射器,另一侧带有一个吸盘,使其能够灵巧地捡拾物体。塑料气泡舱可以让乘坐人员在行程中免受海底压力的影响,并且可以提供 320°全景视野。每次下潜时间最长可持续 8 小时。


水下清淤机

水下清淤机是一种水下抽吸装置,用于在水下发掘过程中清理淤泥。清淤机采用轻型塑料制成,通过位于水面以上的电机泵或浸没式电动泵(1992 年 Franck Goddio 在圣地亚哥号的发掘过程中开发)进行加压供水。清淤机的排出口装有一个细网筛,用于收集潜水人员遗漏的小型文物。


标记

每一名潜水员都会配备贴有发掘编号的尼龙网兜或塑料袋。发掘出的每一件物件都要单独装袋,并且要标注物件的位置,包括维度、经度、海拔高度、方位(罗盘定位)、垂直角度以及潜水员的识别标记。


采样

为了从采集的样品中获取尽可能多的信息,例如土壤或木材等有机物残骸,它们会被送往专业实验室进行分析。土壤分析可以提供有关所属年代动植物的宝贵信息,而对船木的木材树种分析则可能指示船只的建造地点,还可以使用碳 14 分析通过科学方法鉴定有机物质的年代。


取芯

取芯方案用于表面沉积层采样。用铝制取芯管在海底钻取柱形剖面进行采样。对采集到的物质(沉积物、岩石碎片、动植物遗骸等)进行分析,包括组成、物理结构、截面扰动、颜色和有机物,分析结果可用于放射性碳年代测定。取芯有助于解答有关文化历史时间轴、逐渐的地面沉降、突发基质衰竭、海平面上升、气候变化的问题,从而帮助完善发掘策略。


印模

印模技术让我们能够在发现文物后快速获取印模,为科学家们提供新资料,以便进行分析。在无法打捞文物的位置,可以采用印模方法记录存在于该地点的物品。

在进行水下或地面发掘时,需要采用压印法来获取文物表面的印模。这种技术常用于带有铭文雕刻的巨大石块。还有人专门为此研发了一种柔性硅树脂,用于在水下获取物体表面的雕刻印模。将文物表面清理干净后,把硅树脂包覆到文物上。然后在表面放置一块铅板,轻轻敲打以确保硅树脂模能够进入最小的裂缝。经过 16-24 小时的等待,硅树脂会变成一张弹性膜,此时铭文便反向印在了硅树脂上,回到陆地上后可以进行详细研究。


船体结构

在沉船清理完毕后,科学家们会对船体结构展开深入研究。让我们能够了解这些船是如何建造的以及它们是如何在海上航行的。无论是在菲律宾海域发现的中式帆船,还是在桑尼斯-赫拉克利翁发现的古埃及船只,这些对沉船进行的船体结构分析都将帮助我们填补有关这些船舶的史料空白,并向我们提出一系列有关其建造方法和发展演变的新问题。


打捞文物

按照联合国科教文组织的建议,文物通常留在现场,与相关权威机构协调后,由其负责安保、研究和保存。发掘辅助船配备一台吊车,用于打捞文物。首先将文物小心地放到网袋中,逐一标记,然后放入塑料筐中。较重的物体(如雕像或石碑)使用专用气球或起重机起吊。

工程团队专门设计了一台升降机,这台升降机必须锚固在 350 米的深水中。该升降机的大型支撑浮筒由 60 个浮球组成,每个浮球都能抵抗 100 个大气压的压力。他们在海床上放置了一个金属平台,为运行升降机所需的两吨铅配重提供支撑。铅配重由四块组成,每块重半吨。配重上连接一个气球,以减轻其重量,然后由一个潜水器放置到位。升降机由一个水下装置操作,并以最大程度的谨慎打捞文物,如船钟。


防护处理

文物出水后要立即用海水清洗干净,在标签上填写发现日期,然后放入脱盐罐。脱盐罐中海水和淡水的比例为一比一,以避免强渗透造成损坏。经过几天的浸泡后,再将其放到淡水中,而且要不断换水。要持续测量水槽中的盐度,以确定干燥处理的最佳时间,防止文物受损。回到陆地上后,工作人员会用蒸馏水进行一个更复杂的脱盐过程。有机物质在船上的潮湿环境下进行保存,回到陆地后进行处理。脱盐后,工作人员会对文物进行描述、测量和登记。陶器要使用小錾子和手术刀进行清理,去除表面的沉积物和贝壳。将水下沉积物清理干净后,专家会对文物进行仔细研究,根据形状、质地和装饰确定其年代和出处。发现文物后,要尽快对有机物质进行快速细致的处理。

脱盐后,有机物质会慢慢干燥,多余的水分逐渐被树脂取代,因此物质的体积不变。青铜、银、铁和铅等金属在水下会发生腐蚀,因此需要浸入经过调节的精密化学或电化学处理系统,通过化学和超声方法进行防护处理。经过防护处理的文物可以进行化学稳定性处理,然后涂上保护涂层。
